소형 집진기

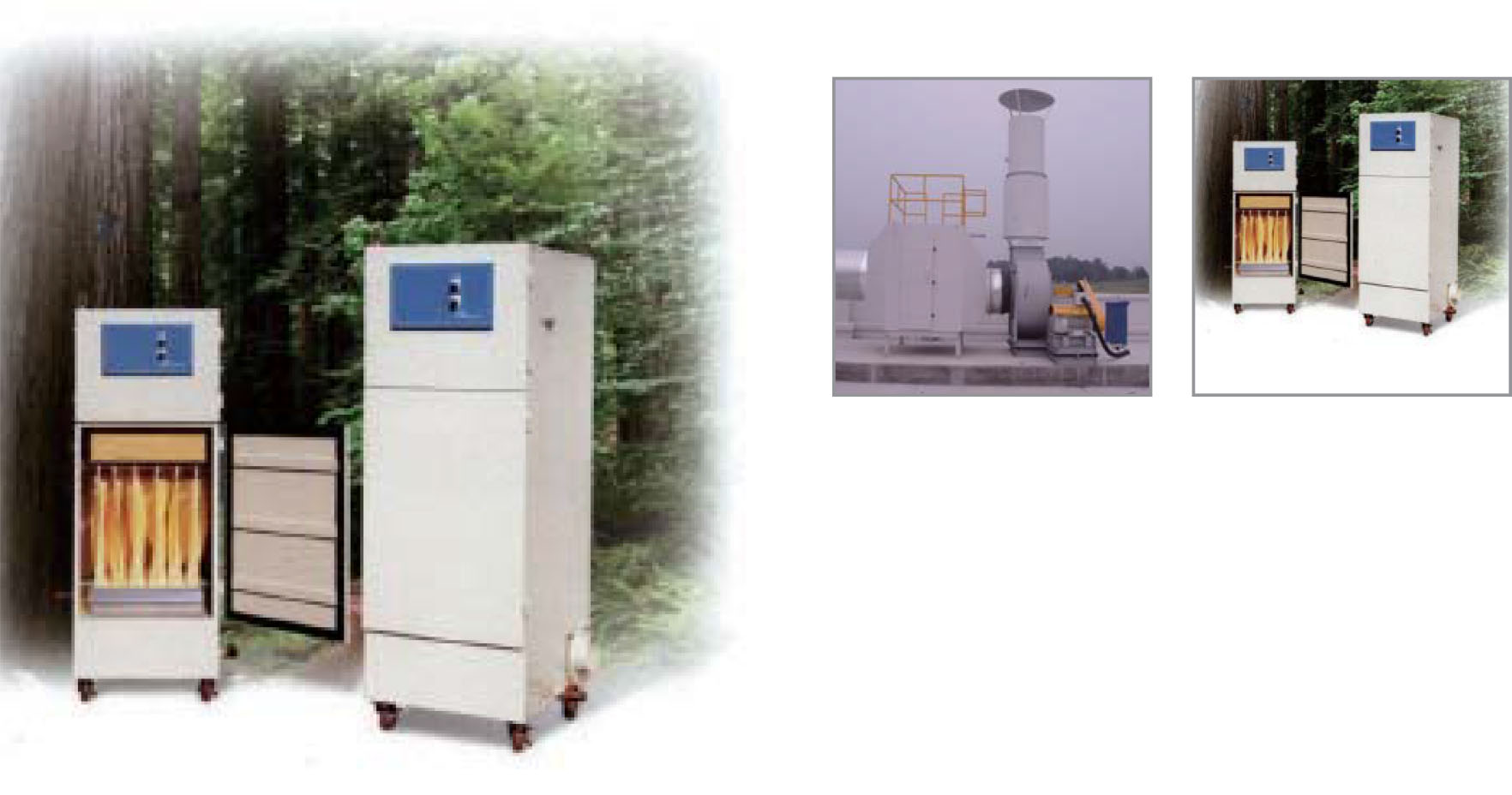

  • OILMIST(오일미스트 집진기)

    제품특징

    FILTER

    -Demister-절삭가공시 발생되는 가공 chip처리 및 Prefilter-5㎛ 이상의 굵은 입자 포집과 Vee bag-차단 확산원리에 기초한 표면 확대식 필터로 Hepa filter-고밀도 Glass filter 재질로 0.3㎛ 미세한 포집.

    4중구조 방식

    -4중구조방식을 채택 수용성, 비수용성 Mist, 기유등을 포집.

    SLIDE 방식

    -별도의 공구가 필요없는 Slide 방식으로 filter교환이 간편.

    다양한 형태의 설치

    -Hood, Duct, 분기관을 이용 여러대의 공작기계를 1대로 처리 가능.

    제품용도

    선반기계(자동선반), 밀링, 연마(성형, 원통, 금형), 보링, 호핑드릴, 식품가공, 방전 가공기 등.

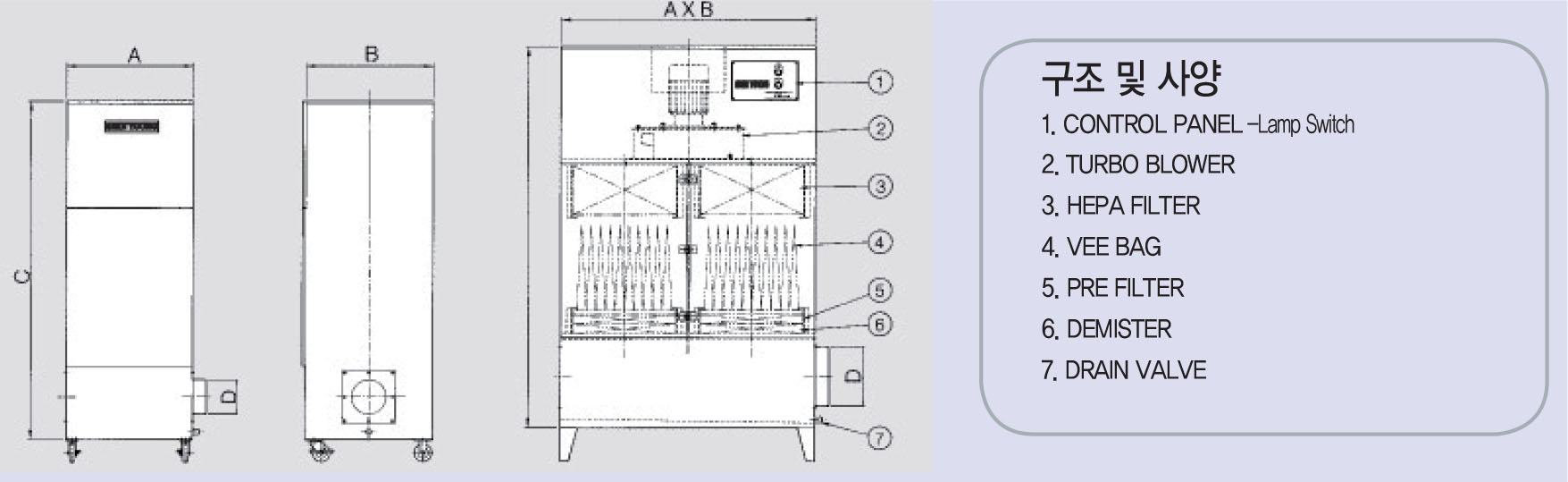

    제품도면(표준치수)

    형 식
    (TYPE)
    		 전 원
    (POWER)
    		 풍 량
    (㎡/min)
    		 정 압
    (mm/Aq)
    		 MOTOR
    (KW)
    		 기계크기 FILTER 중량
    (kg)
    A B C D
    DOM-12 AC
    220V-1P
    		 12 230 0.75 670 670 1600 125 4중구조
    DEMISTER
    PRE FILTER
    VEE BAG
    HEPA FILTER    		 120
    DOM-25 25 230 1.5 670 670 1700 150 175
    DOM-40 AC
    220V-3P
    380V-3P
    440V-3P
    (option)
    		 40 230 2.2 750 750 1900 200 280
    DOM-60 60 230 3.7 750 750 2000 250 340
    DOM-80 80 250 5.5 1500 750 2150 300 600
    DOM-100 100 250 7.5 1500 750 2350 350 800
    DOM-150 150 250 5.5X2 Set 1500 850 2350 400 950
