자동세정 전처리 판넬 필터 타입별 특성

  • 1. 무전원정전식 판넬 필터 (N.E Type)

    -낮은 상대습도, 낮은 공기오염농도의 조건에서 자화정전기 유발여재 (P.P또는 P.E)의 정전력 과 물리적여과 원리를 이용한 전처리 필터.설치 방식 (V형 구조)에 따라 대풍량 처리 및 용도 다양

  • 2. 데미스터 판넬 필터 (DEMISTER Type)

    -금속 필터 여재 (A .STSSTEEL WIRE MESH)로서 외기 유입부 미세수분.오일 미스트 제거용

  • 3. 세정 조해성 제습 필터 (MOISTURE Type)

    -제습효과가 탁월하며 35%이하 상대습도를 유지 하기 위한 목적으로 사용. 해염 입자 조해성 발생이 우려되는 지역에 적용시 일반 중성능 필터로서 해염입자를 재비산을 막을 수 있습니다.

  • 사양
    품 명 여 재 규 격 효 율 정 압
    (mm/Aq)
    DROPLET
    SEZE EFF
    NE - Type I Polypropylene 610 x 610
    508 x 508
    AFI
    80 ~ 90%
    7 ~ 20
    NE - Type II Polypropylene 610 x 610
    508 x 508
    AFI
    80 ~ 90%
    7 ~ 20
    DEMISTER - Type A 또는 STS 610 x 610
    508 x 508
    AFI
    80 ~ 90%
    3 ~ 16 10㎛ 입자
    87%
    MOISTURE - Type Galvanized
    steel screen
    610 x 610
    508 x 508
    AFI
    80 ~ 90%
    5.8 ~ 18 6㎛ 입자
    90%이상
    자동세정 판넬 필터 시스템 작동원리 (무전원 정전식 N.E Type)

    유입기류내 5cm이상 입자 오염물질을 물리적 포집기능과 섬유 자체 정전력을 이용하여 제어하며 필터의 상.하류측에 차압 게이지를 설치하여 차압에 의해 주기적으로 세정 시스템을 작동, 필터를 세정하여 초기상태로 Filterin하는 원리

    자동세정 필터 용량.규격
    W
    H
    2W 3W 4W 5W 6W 7W
    8W
    1116 1724 2232 2740 3248 3756 4262
    2H 1041 156 234 312 390 468 546 624
    3H 1511 234 351 468 585 702 819 936
    4H 1981 312 468 624 780 936 1,092 1,248
    5H 2451 390 585 780 975 1,170 1,365 1,560
    6H 2921 468 702 936 1,170 1,404 1,638 1,872
    7H 3391 546 819 1,092 1,365 1,638 1,911 2,184
    8H 3861 624 936 1,248 1,560 1,872 2,184 2,496
    PURE AUTO SPRAY SYSTEM 요건

    TIMING BELT (또는 CHAIN-STS)형 세정 노즐 Part

    용도에 따른 전처리 판넬 필터

    동결 방지 제어

    자동, 수동 운전 및 자동제어 연계 접점 구비

    내부식성 케이싱

    원활한 DRAIN설계 구조

    구동 장치 보호 시스템

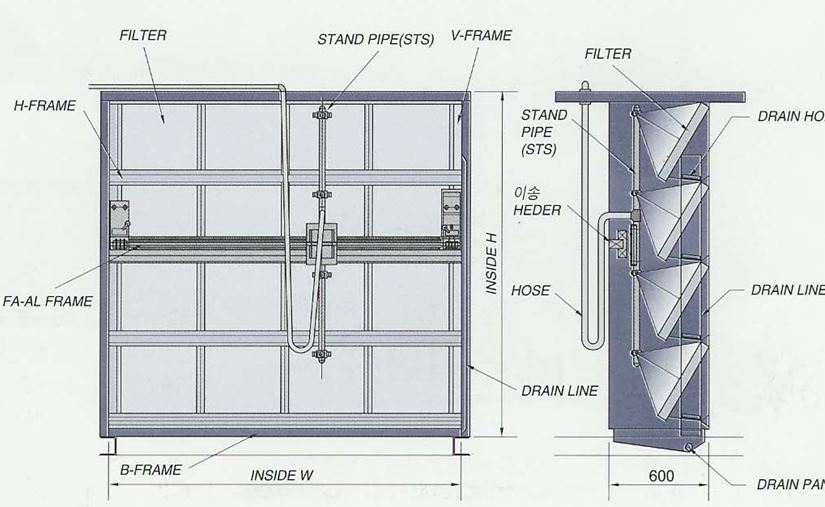

    PURE AUTO SPRAY SYSTEM 설치도.규격
