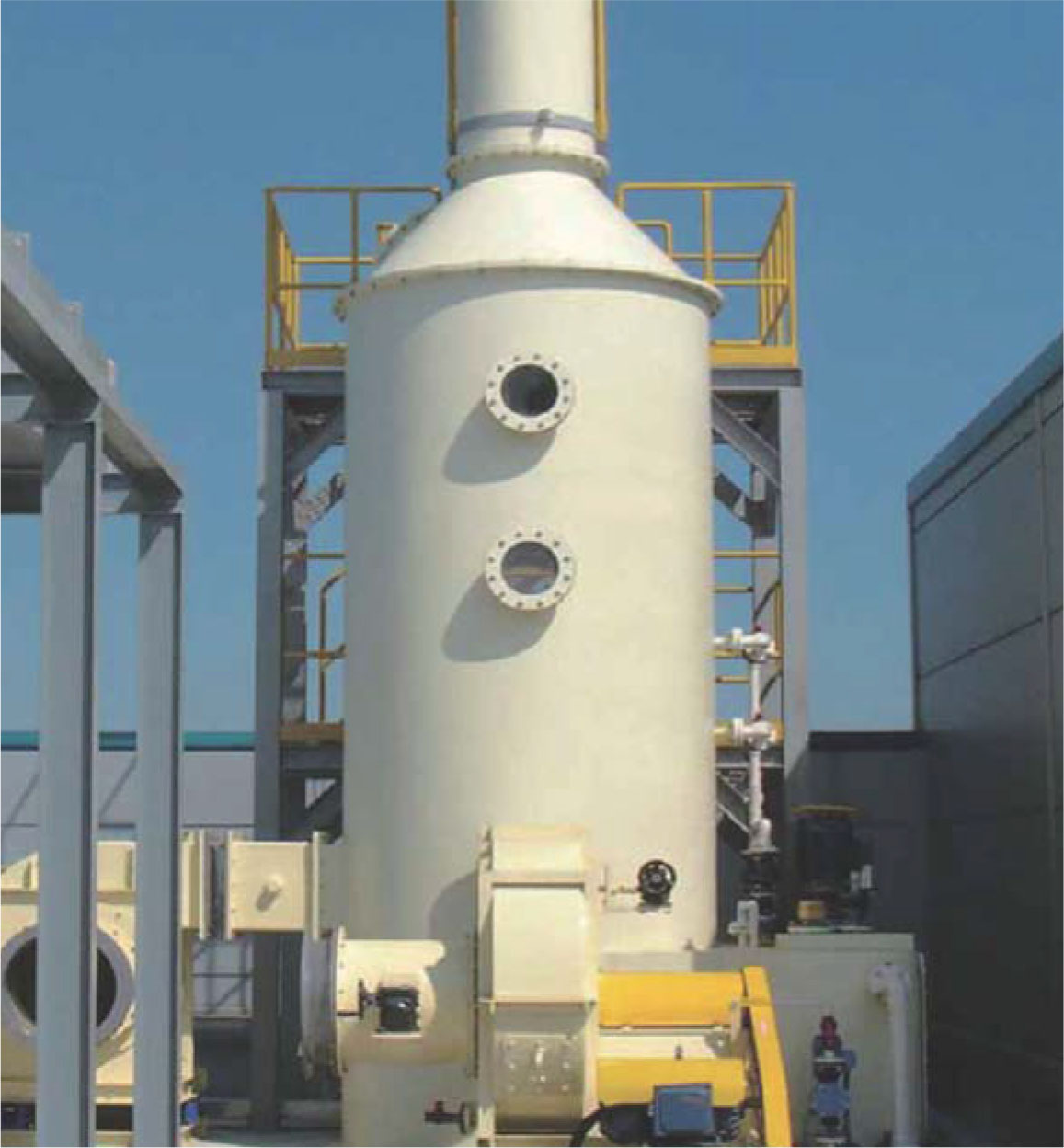

스크러버

유해배기 가스 및 입자상물질을 흡수 또는 중화처리하는 장치로 가스와 액체와의 접촉면적을 크게함으로써 제진효율을 증가시킨 고효율 습식 집진장치이며 널리 이용되는 형식이다.
처리가스량의 범위는 3㎥/min 이상에 적용되며 가스의 성분에 따라 효율은 다르나 일반적으로 90%이다.

적용분야

화학공장, 도금공장, 석유정제공장, 큐폴라주물공장, 식품 및 제약공장, 소각로 및 후단설비, 각종산업현장

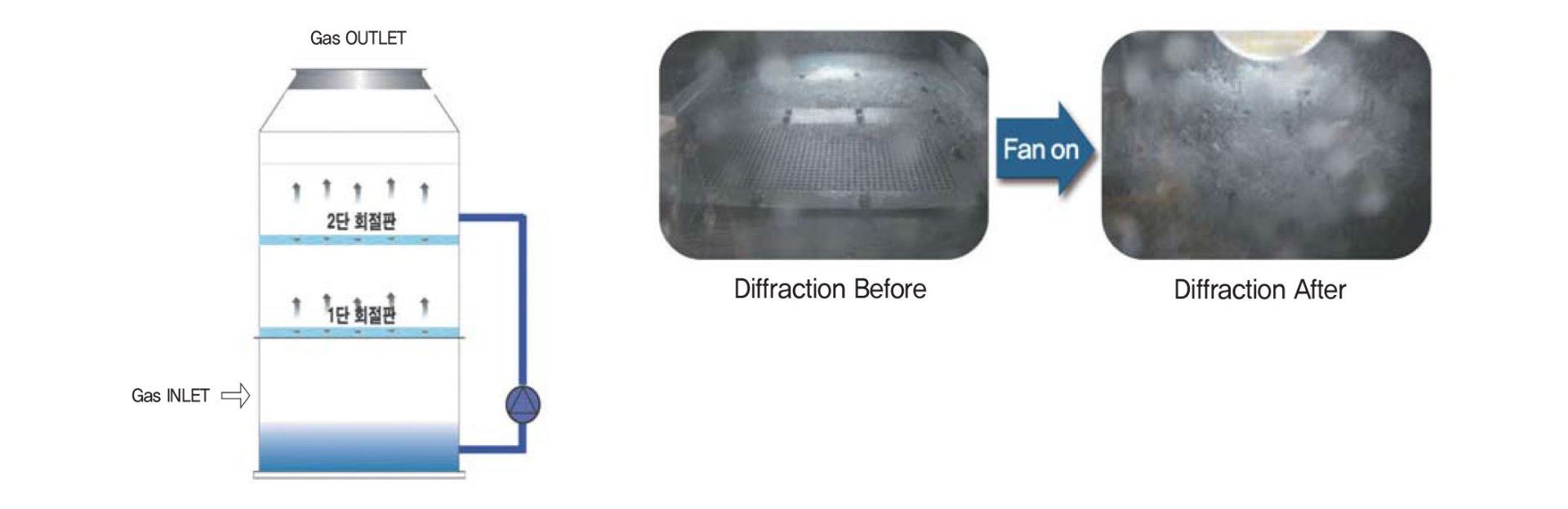

-가스의 상승기류와 회절판의 효과로 인해 강한 회절 현상을 발생시켜 가스와의 기액접촉을 효과적으로 만들어 줌

-강한 회절 현상은 단순히 가스의 기액 접촉 뿐아니라 Gas를 잘게 부수고 나누어 흡수액과 접촉되어, 분진등 이물질의 영향이 적다.

제품특징

Wet Scrubber는 배출가스 처리시 폭 넓게 사용하고 있으며 검증된 기술력을 바탕으로 처리 가스 중 분진은 물론 고농도의 유해가스 처리도 가능하며, 효율의 고저 조정이 가능하도록 설계 제작되고 있다.

-압력 손실이 적어 유지비용이 저렴하다.

-Dust, Mist 외 다양한 대기 오염 물질을 동시 제거 가능하도록 설계

-내부식성 재료 사용으로 수명이 길다.(F.R.P사용시)

-가스 유량의 변동에 대해 안정된 흡수 효율을 발휘한다.

- 다양한 동결 방지 대책으로 겨울철 운전에 대처 가능하다.

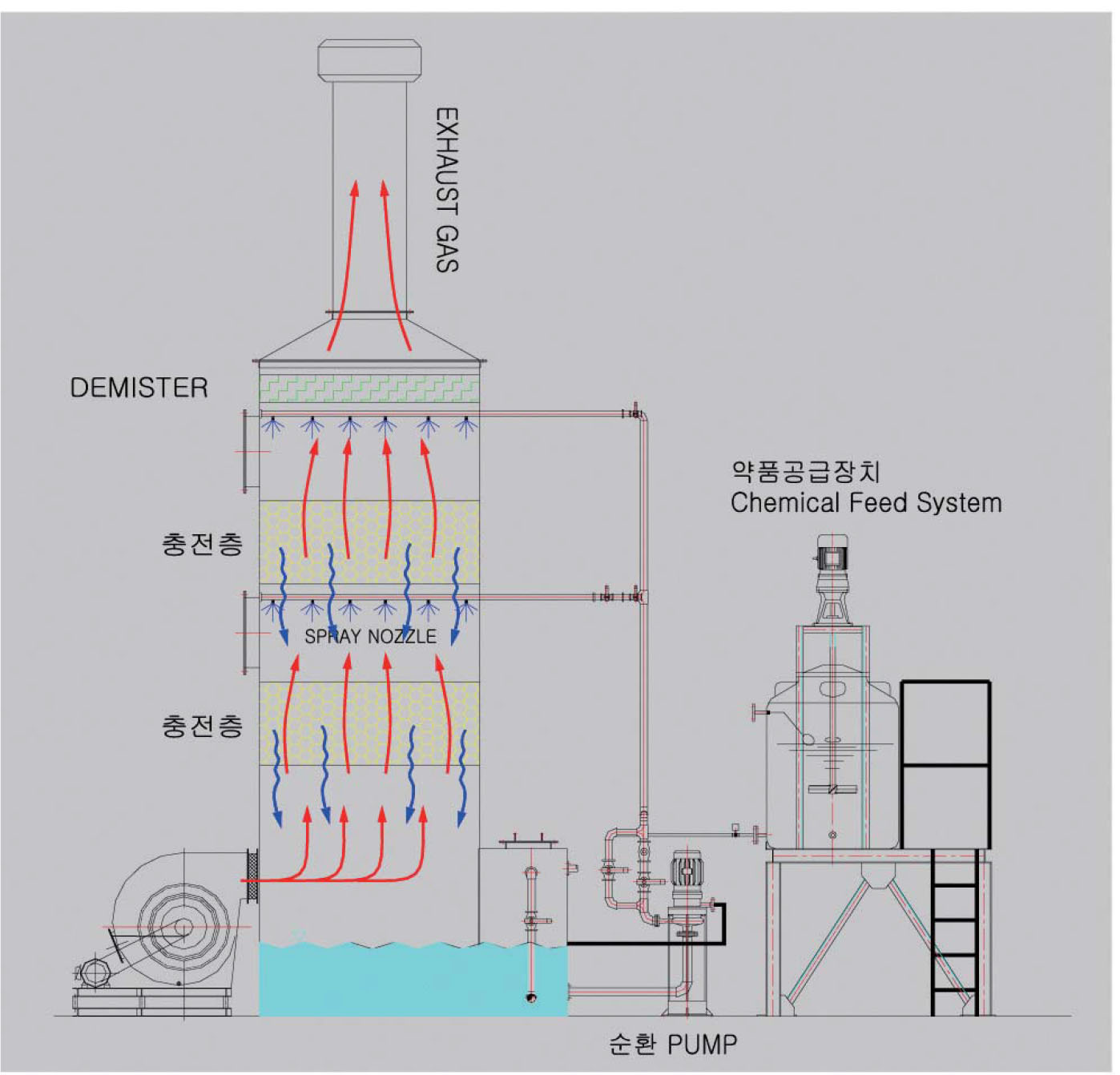

원 리

Mist와 Gas상태 및 미세분진의 오염물질은 송풍기를 통하여 스크러버(Scrubber) 충전층(Packed Bad)에 의한 액적, 액막, 기포 등에 의해 세정되며, Spray Nozzle에 의해 공급된 흡수액이 오염 물질과 입자에 부착, 입자 상호간의 응집을 촉진되며, 이것은 다시 Demister에 의해 입자를 분리시켜 청정 공기는 배출구를 통하여 배출시키는 방식이다.

구성품

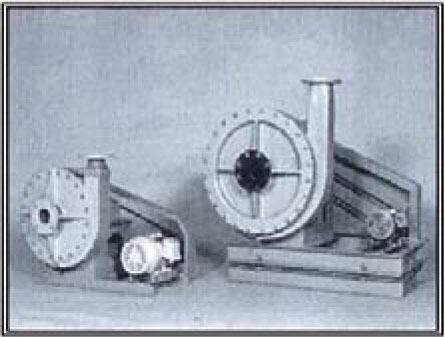

  • 송풍기 (Fan)

    -흡수 설비를 가동하기 위한 기본적 설비중의 하나로 가스를 흘려주기 위한 것이 송풍기(Fan)이다.
    송풍기 이외에 풍량에 따라 브로워(Blower)를 사용하기도 하며, 시스템에 따라 I.D(Induced Draft) Fan System 과 F.D(Forced Draft) Fan System를 선정한다.
    풍량 선정은 각 설비 조건에 따라 선정하게 된다.

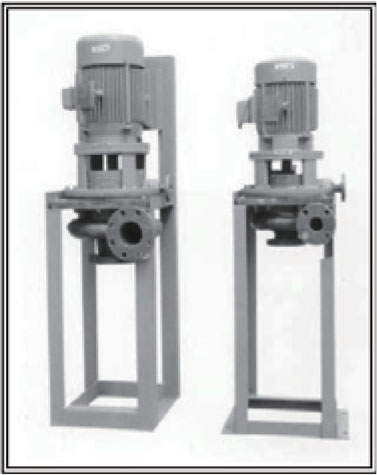

  • 약액 순환 펌프(Chemical Pump)

    -Wet Scrubber는 흡수탑의 적정한 효율을 위해 일정한 양의 흡수액(Absobent Liquid)이 적절히 공급되어야 하므로 흡수액을 순환시키기 위해 순환 펌프는 매우 중요하다.
    또한 부식과 순환수의 고형물에 대처하기 위한 마모 등을 신경 써야 하므로 당사에서는 다양한 조건에 맞추어 재질을 선택하며 F.R.P, 스텐레스 스틸, 주철등 다양한 제품을 사용하고 있다.
    Wet Scrubber의 펌프 형식은 많은 고형물이 함유된 용도에 맞추어 입형(Vertiacal)형식의 논씰(NonSeal) 형식을 많이 사용하고 있다.

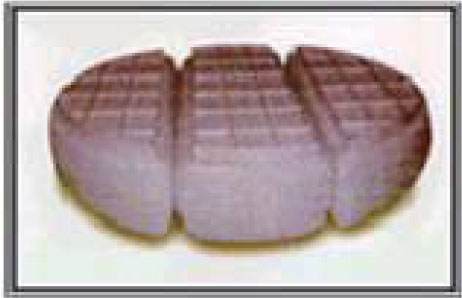

  • 기·액 분리분장치 (Demister)

    -충전층과 액분산 장치를 통과한 미스트를 분리하는 장치로써 상승한 미스트는 기체에 동반(Entrain)되어 Demister를 통과하게 된다.
    통과하기 전의 미스트는 PAD표면에서 관성 충돌원리에 의해 입자가 커져 자중에 의해, 이물질을 포함한 입자는 자연 낙하되며, 통과된 기체나 액체성분을 함유한 기체는 불순물이 완전 제거된 청정가스(Clean Gas)가 되어 Demister를 통과 배기된다.

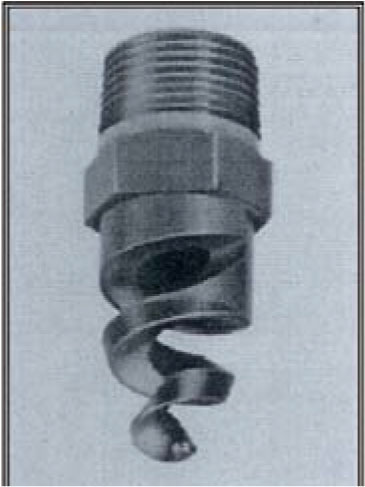

  • 액분산 장치 (Spray Nozzle)

    -액분산에 스프레이 노즐 (Spray Nozzle)을 이용하고 있으며 가장 좋은 액분산을 이루고 있으며 노즐 분사식은 충전층과 스프레이 노즐 사이에서 추가적인 흡수 현상을 기대할 수 있다.
    Wet Scrubber에는 스파이럴 (Spiral Nozzle) 스프레이 노즐을 사용하고 있으며, 제작설비조건에 따라 스프레이 패턴이 서로 적당히 겹치도록 하여 그 수량을 결정하도록 하고 있다.

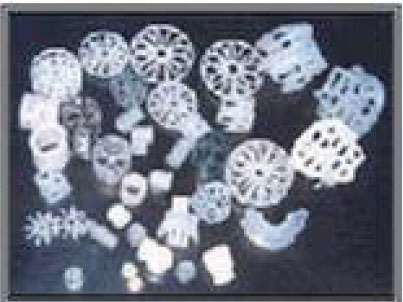

  • 충전층 (Packed Bed)

    -충전층이란 유해가스와 흡수액이 접촉하는 곳으로서 유해가스를 흡수하는것은 흡수액이므로 효율적인 흡수를 위하여 기·액 접촉면적을 크게 하여야한다.
    이때 사용 되는 것이 충전물(Packing)이며 충전탑 설계에 있어 핵심이 되는 부분이다.
