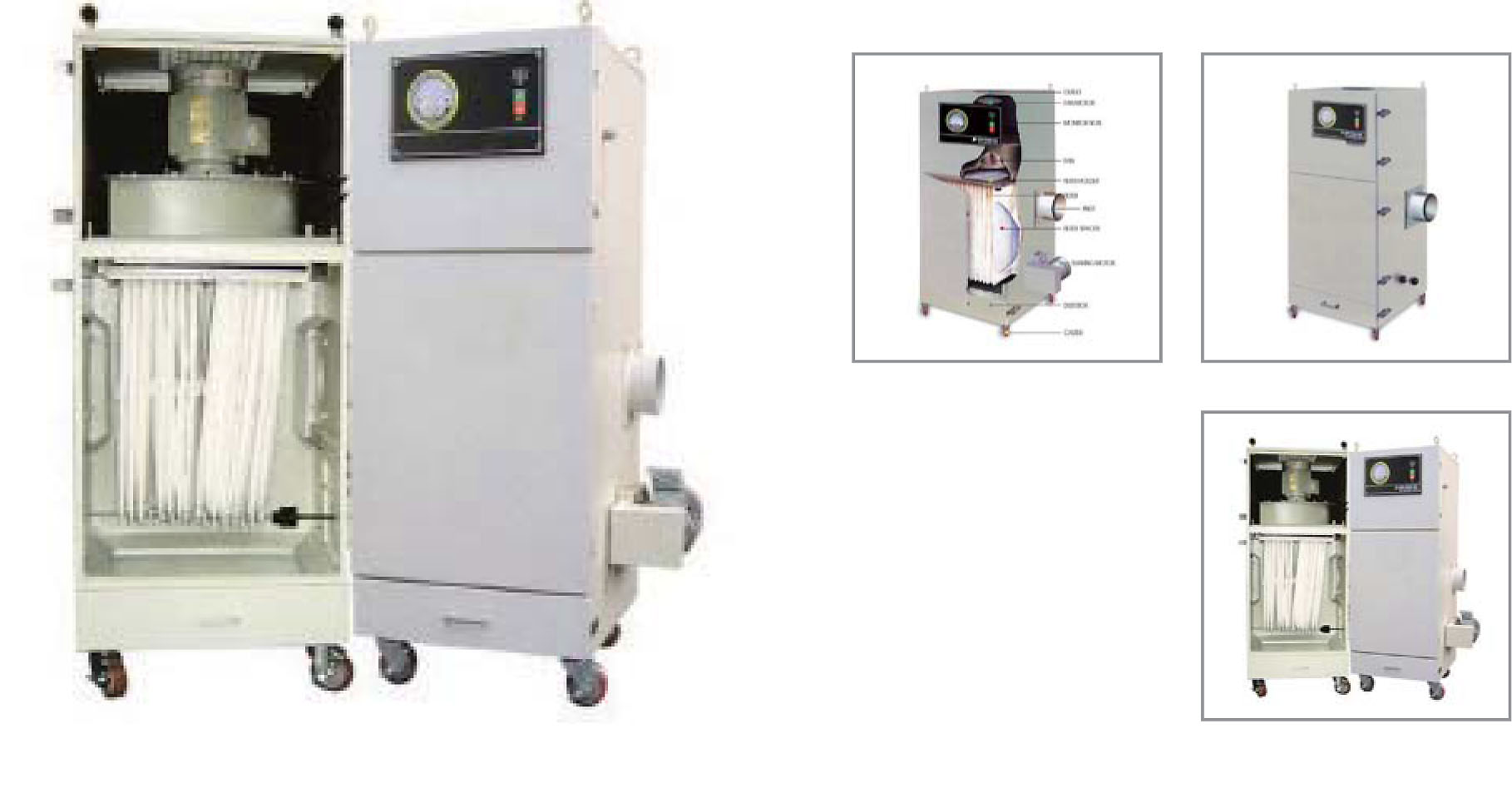

소형 집진기

• 필터형 집진기

  제품특징



  • Compact한 외형.

    -최적 설계에 의한 Compact한 외형으로 설치 공간을 최소화 했습니다

    초강력 Turbo Blower

    -전용 설계에 의한 경이적인 풍량과 풍압, 고효율, 저소음을 실현했습니다.

    일체화된 여과포

    -여과포를 일체화 시켜 교환시간을 획기적으로 단축 하였습니다.

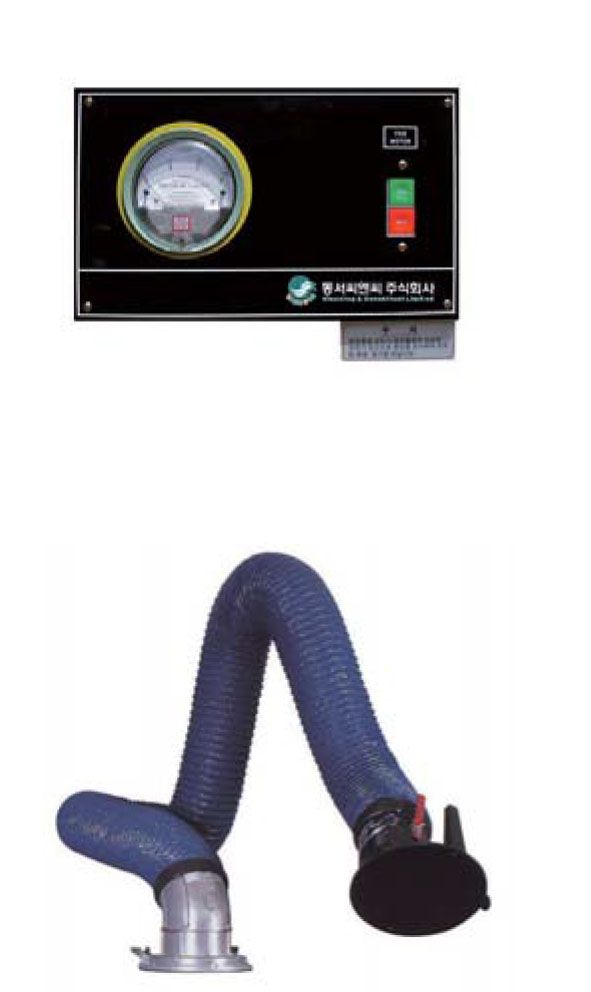

    필터의 분진 축적상황을 한눈에

    -아날로그형 차압계로 분진축적 상황을 표시하여 Shaking 및 필터 교환 시기를 알려줍니다.(DBB-500 Type 제외)

    간편한 Motor Shaking

    -강력하면서도 조용한 진동기능은 버튼 조작만으로도 짧은 시간내에 부착된 분진을 효율적으로 털어냅니다.

    분진 및 원료의 손쉬운 회수

    -본체 하부에 장착된 Dust는 One-touch방식으로 간단히 탈착되므로 분진 및 원료 회수가 편리합니다.

    풍부한 옵션기기

    -용도에 따른 다양한 Filter 와 Rotary valve 각종 Duct 배관재 등을 갖추고 있습니다.

    Flexible Arm

    -360°회전이 가능한∮150 Flexible Arm 이 2m, 3m, 4m로 준비되어 있습니다.

  •

  제품용도

  믹서작업, 분체 투입작업, 기판 가공작업, 포대작업, 금속가공작업, 공기수송투입구, 샌다작업, 주물절삭 작업, 혼합작업, 드릴작업, 절단작업, 재단작업, 파쇄작업, 석재조각작업

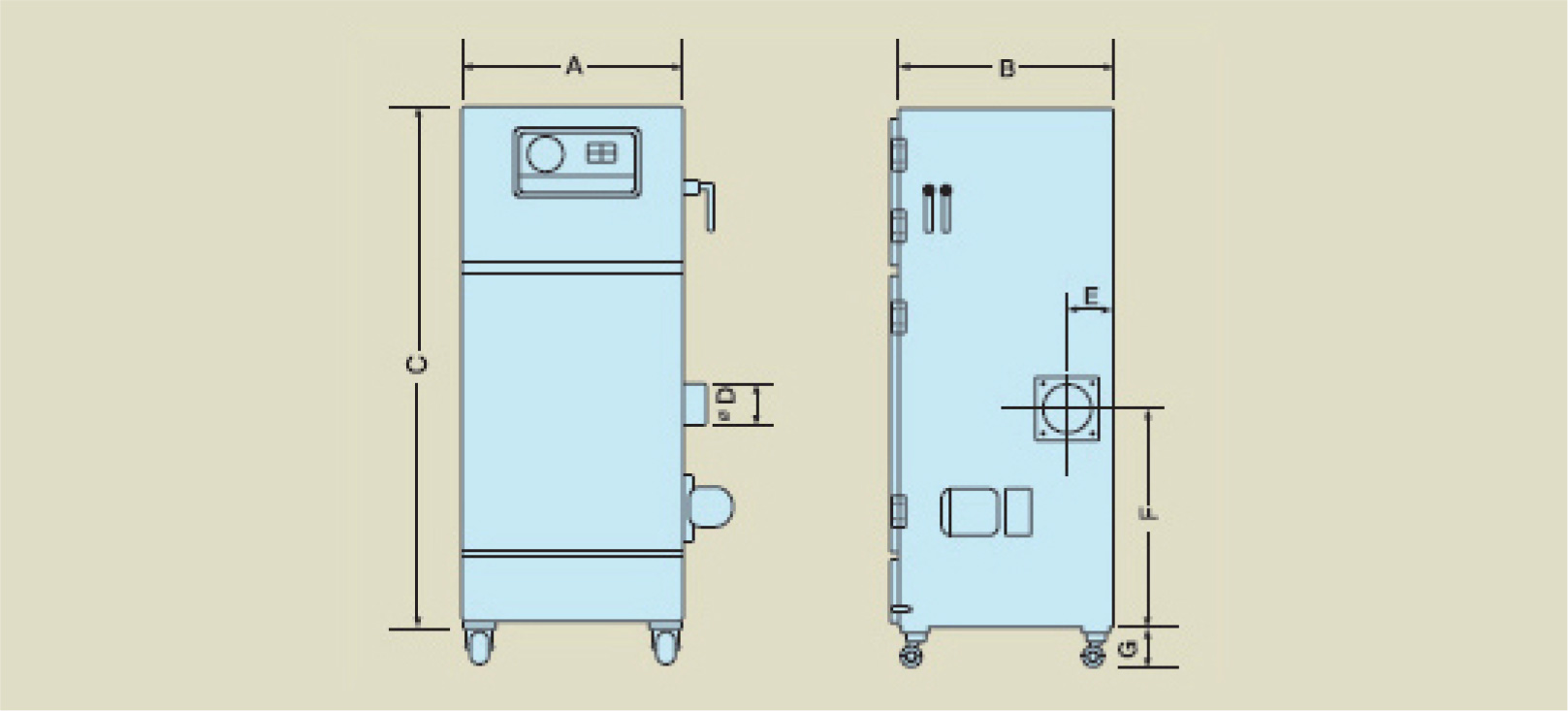

  제품도면(표준치수)



  DBB-7500 TYPE의 Shaking Motors는 좌우측에 각각 1Set씩 부착되어 있습니다.

  표준형은 옥내용입니다. 옥외용은 별도 문의 바랍니다.

  전원코드는 4심 캡다이아 케이블로 3m길이로 부착되어 있습니다.

  흡입구의 위치는 주문시 지정한 위치에 부착하며 지정하지 않은 경우는 정면에서 보아 우측에 부착합니다.

  본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.

  형 식	풍 량 (㎡/min)	정 압 (mm/Aq)	MOTOR (KW)	FILTER 재질	DIMENSION							POWER	BOX용량 (l)	개략중량 (kg)
  					A	B	C	D	E	F	G
  DBB-500	7	230	0.75	Polyester	450	560	850	100	180	275	105	AC220V 단/삼상	10	60
  DBB-1000	12	230	0.75		520	520	1280	125	160	630	105	AC220V 단/삼상, 380V 삼상	25	100
  DBB-2000	25	230	1.5		620	620	1380	150	175	630	105	AC220V 380V 440V삼상	35	140
  DBB-3000	40	230	2.2		750	750	1750	200	200	630	140		50	185
  DBB-5000	60	230	3.7		750	750	1750	250	200	350	140		55	195
  DBB-7500	80	250	5.5		1500	750	1850	300	200	350	140		85	340
  DBB-10000	100	250	7.5		1700	750	1850	350	225	375	140		110	420
  DBB-15000	130	280	5.5×2set		1700	750	1850	400	250	400	140		110	440

  주의사항

  감전방지를 위해 필히 어스(Earth)를 하여 주십시요.

  폭발 위험성이 있는 분진은 별도 문의 바랍니다 .

  本機는 건식분진 집진기로 수분, 유연, 불꽃 등을 흡인하지 않도록 하여 주십시요.

  불꽃발생 작업시에는 필히 Pre-Duster를 설치하여 주십시요.

  표준형 옥내용 입니다.
