전기집진기

제품특징

-PURE-TRON은 전기집진 Cell과 Pure-Auto-Roll이 2단계로 조합되어 일정 정압에서 높은 효율과 일정풍량을 전달할 수 있으며, 적은 비용으로 운전 가능한 Filtration System이다.

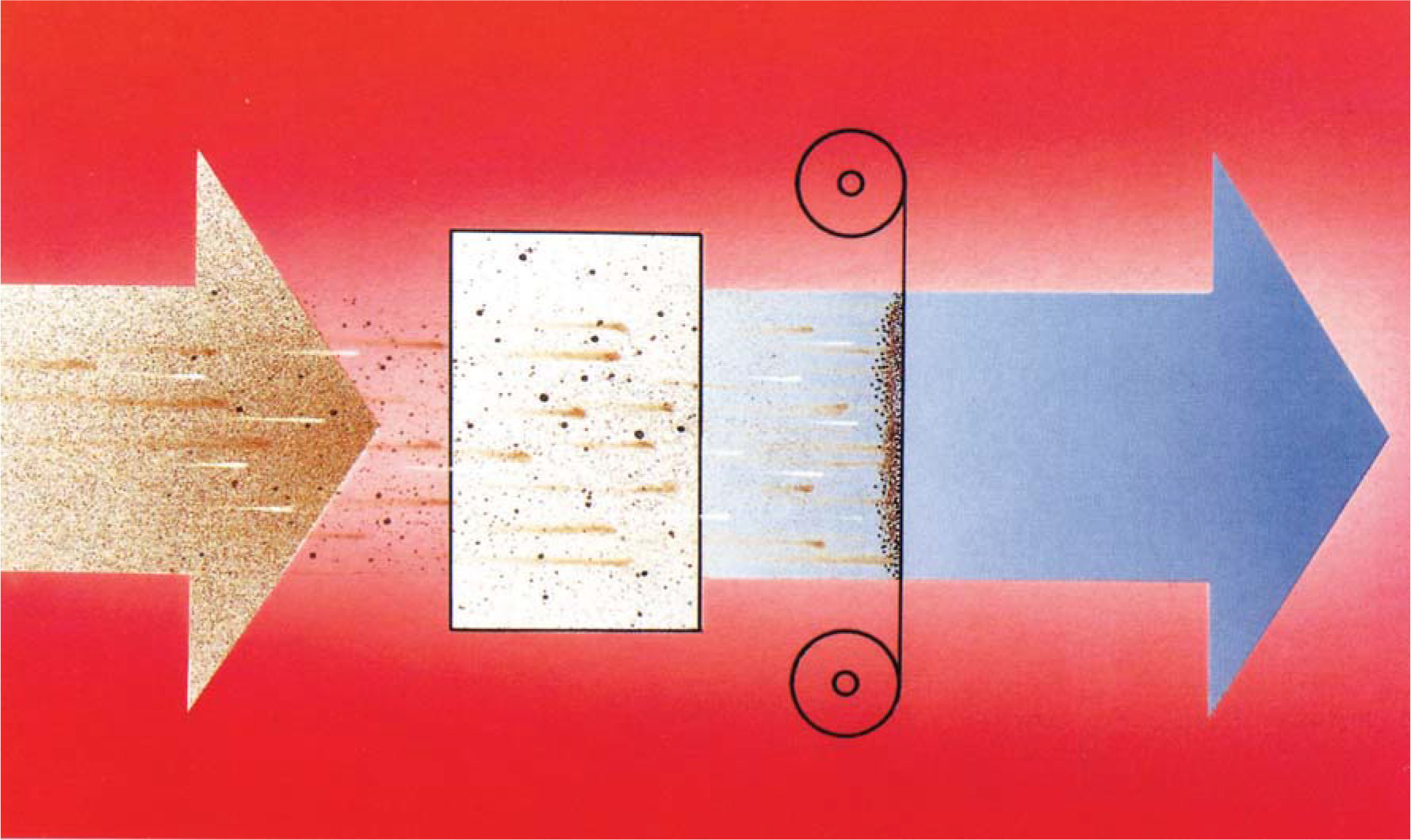

전기집진 Cell의 방전선으로부터(+)11KV~12KV DC 전압을 걸어 유입되는 미세먼지, 담배연기, 박테리아 등이 (+)전하를 띠면서 송풍의 흐름을 타고 집진부의 5KV~6KV(+)와 (-)Plate 사이로 유입되면서 (-)Plate에 부착되며, 분진층이 증가되면서 Plate로 부터 박리된 분진은 상호간의 강한 응집력으로 입자의 크기가 증가된 상태이므로 후처리 Filter인 Roll Media에 쉽게 포집된다. 일정량이 포집되면 공기통과 압력손실이 증가 되므로 일정압력손실에 도달하거나 타이머에 의해 일정시간에 도달하면 새로운 Media로 권취되어 일정풍량을 연속해서 보내주는 원리의 Filtration System이다.

구조

-PURE-TRON은 전기집진 Cell과 자동 권취형(Pure-Auto-Roll) Filter와 조합된 구조로 전기집진 Cell로 부터 재비산된 입자들은 Roll Media에 포집된 후 사용 Media를 손쇱게 교환할 수 있는 구조로 설계되어 있으며, 측면 또는 정면으로 설치할 수 있는 구조를 갖추고 있다.
Pure-Auto-Roll은 Compact형으로 특수고안된 Media를 사용하며, 사용시는 부푼 상태이고 사용후 다시 Compact하게 감기게 하는 압력판을 사용한다.

Electronic Filter

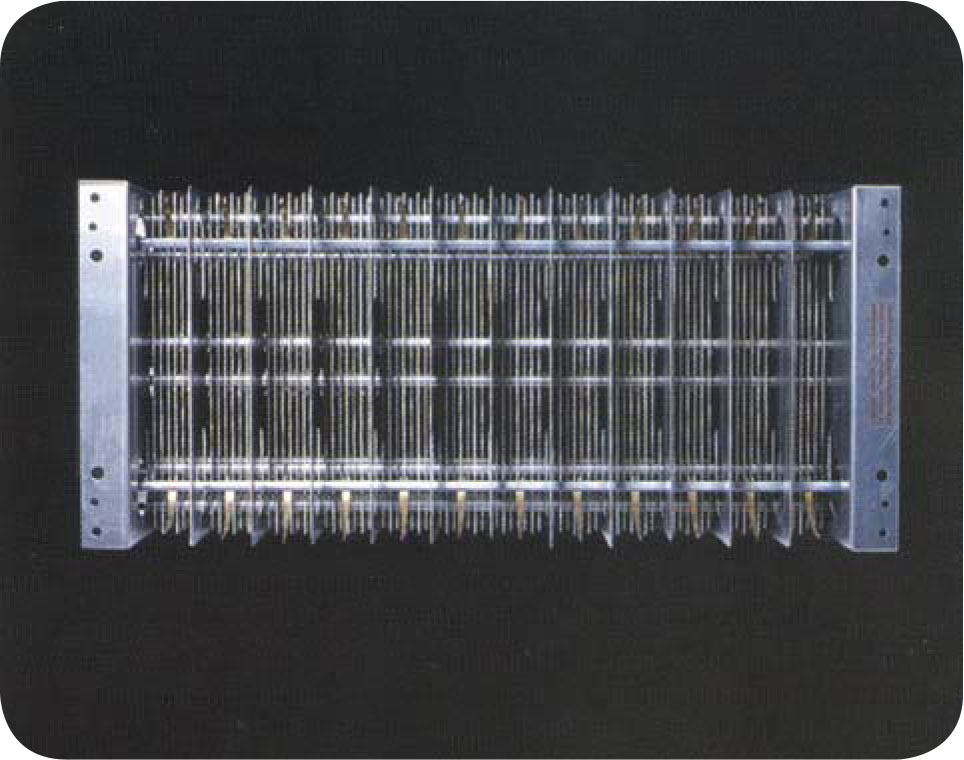

  • Collector

    -PURE-TRON의 중요부는 전원공급 체계와 지지 구조로 이루어진 전기집진Cell(Collector Cell)이다.
    PURE-TRON 전기집진 Cell은 양질의 공기정화 능력을 제공하는 최신 기술이 구체화된 것이다. 전기집진 Cell은 공기흐름을 원활하게 하기 위하여 집진에 불필요한 부품을 최소화 했으며, 방전선(Ionizing Wire)은 유입먼지. 담배연기등을 효과적으로 하전 시키기 위하여 공기가 통과되는 상·하끝에서 끝까지 드러나 설치되어 있다.

  • Contactor

    -PURE-TRON 전기집진 Cell은 개별적으로 전선 설치가 필요없다.
    각각의 전기집진 Cell 양쪽끝에 있는 동판에 의해 Cell과 Cell사이에 전기를 흐르게 한다.

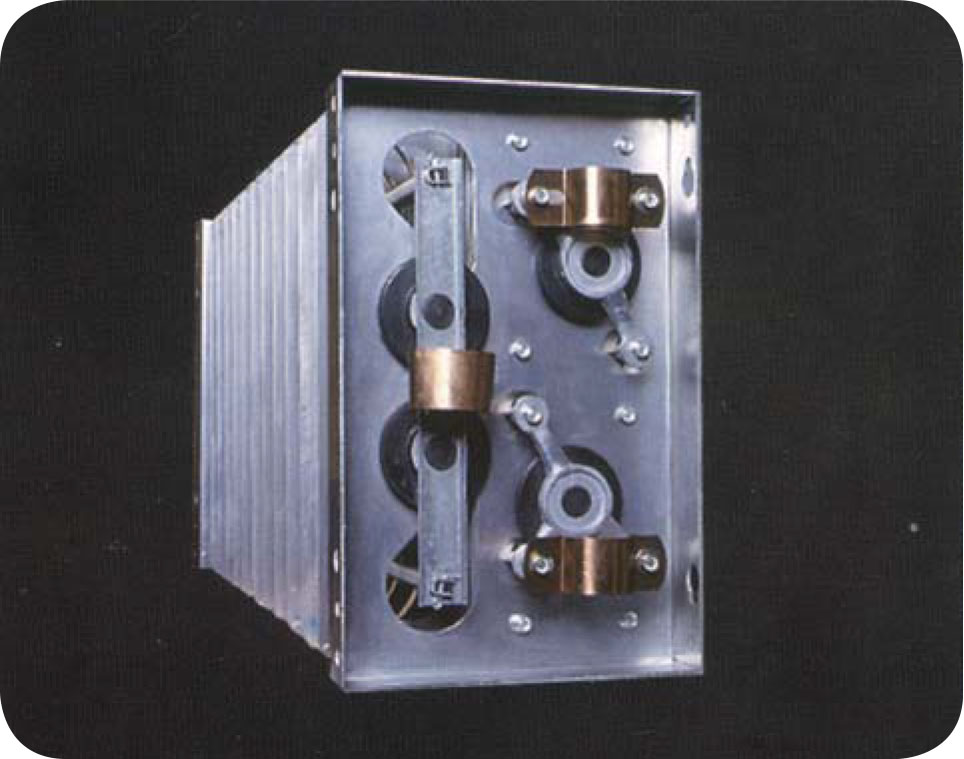

    절연애자(Insulator)

    -절연애자(Insulator)는 공기흐름의 직접적인 영향을 피해 양쪽 측면 끝에 위치하여 오염에 의한 절연파괴를 방지하였으며 고전압에서 절연이 가능한 재질로 제작되었다.

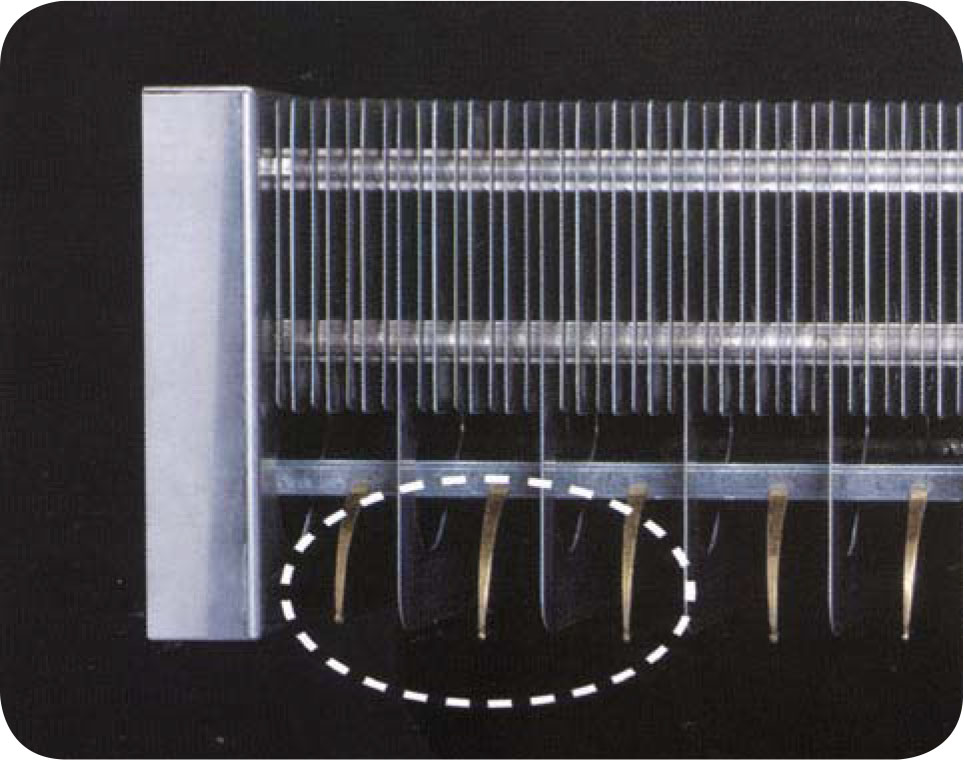

  • 방전선(Ionizing Wire)

    -방전선(Ionizing Wire)은 상·하로 용수철 크립에 의해서 고정되어 있으며 방전선 수명을 연장시키는 긴장력을 유지하고, 교체가 용이 하도록 제작하였다.
