소형 집진기

  • 카트리지형 집진기

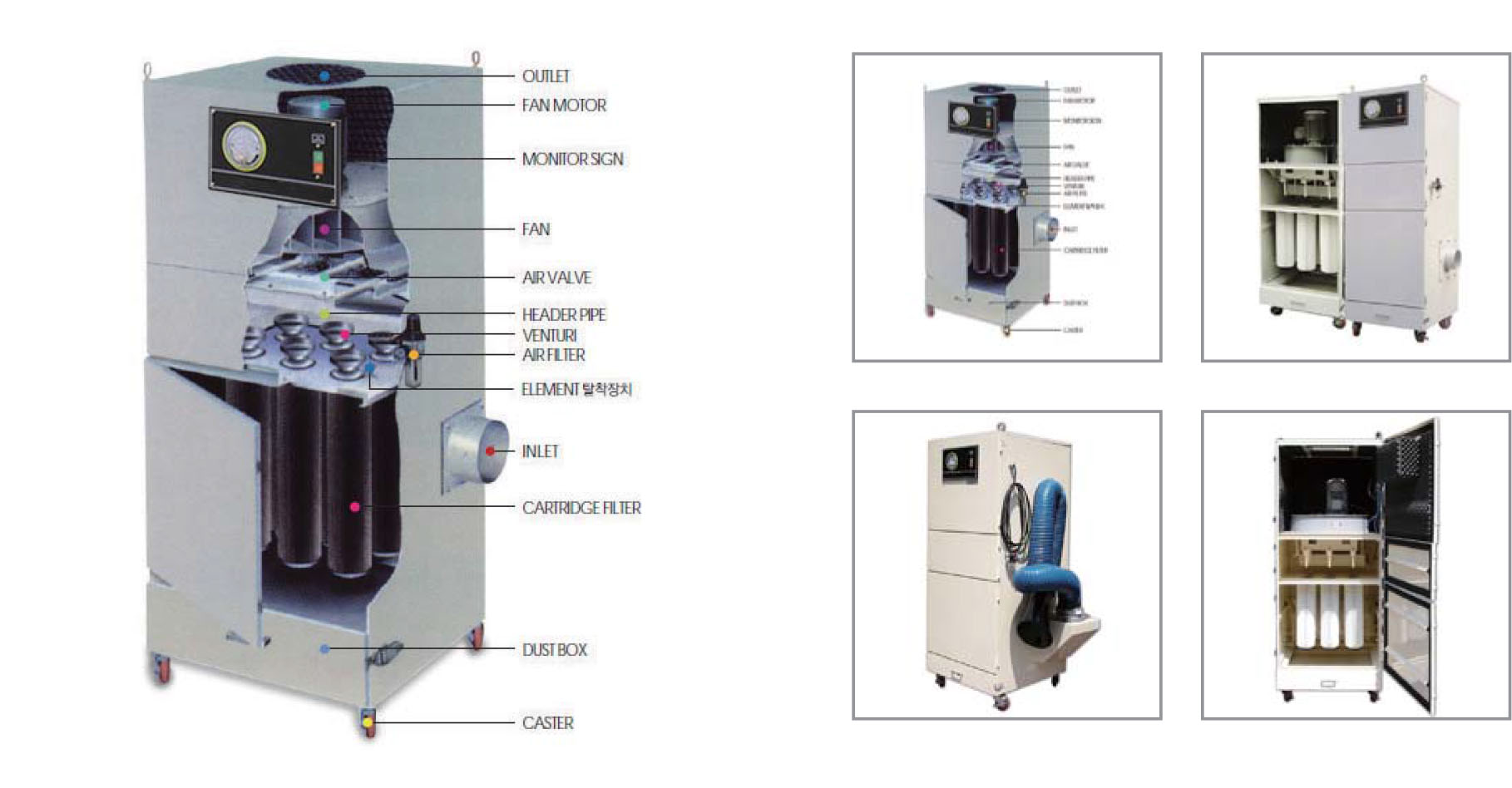

    제품특징

    • 1. 24시간 연속가동

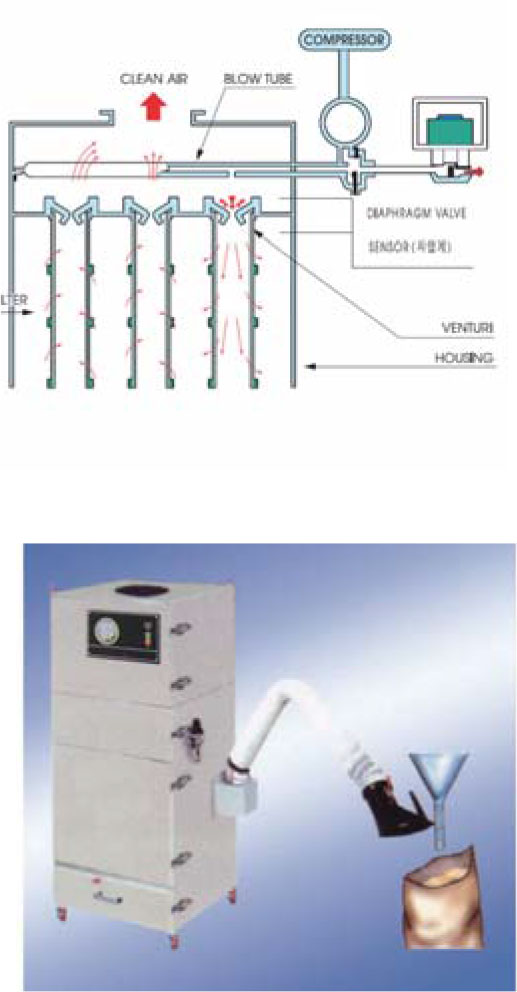

      -압축공기를 Cartridge필터 내측에 자동적으로 분사 확산시켜 미분까지도 완벽히 탈락시키는 연속가동형 집진기입니다.

      2. 필터 교환은 One Touch로!

      -나비너트를 사용하여 공구를 사용하지 않고 간편하게 Filter를 탈착 할 수 있습니다.

      3. 초강력 Turbo Blower.

      -전용 설계에 의한 경이적인 풍량과 풍압, 고효율, 저소음을 실현했습니다

      4. 필터의 분진 축적상황을 한눈에

      -아나로그형 차압계로 분진축적 상황을 표시하여 필터 교환시기를 알려줍니다.

      5. 분진 및 원료의 손쉬운 회수

      -본체 하부에 장착된 Dust Box는 One-Touch방식으로 간단히 탈착되므로 분진 및 원료 회수가 쉽습니다.

      6. 풍부한 옵션기기

      -용도에 따른 다양한 Filter와 Rotary Valve, Flexible Arm, 각종 Duct 배관제 등을 갖추고 있습니다.

      7. Flexible Arm.

      -360°회전이 가능∮150 Flexible Arm 이 2m, 3m, 4m로 준비되어 있습니다

    제품용도

    믹서작업, 분체 투입작업, 기판 가공작업, 포대작업, 금속가공작업, 공기수송투입구, 샌다작업, 주물절삭 작업, 혼합작업, 드릴작업, 절단작업, 재단작업, 파쇄작업, 석재조각작업

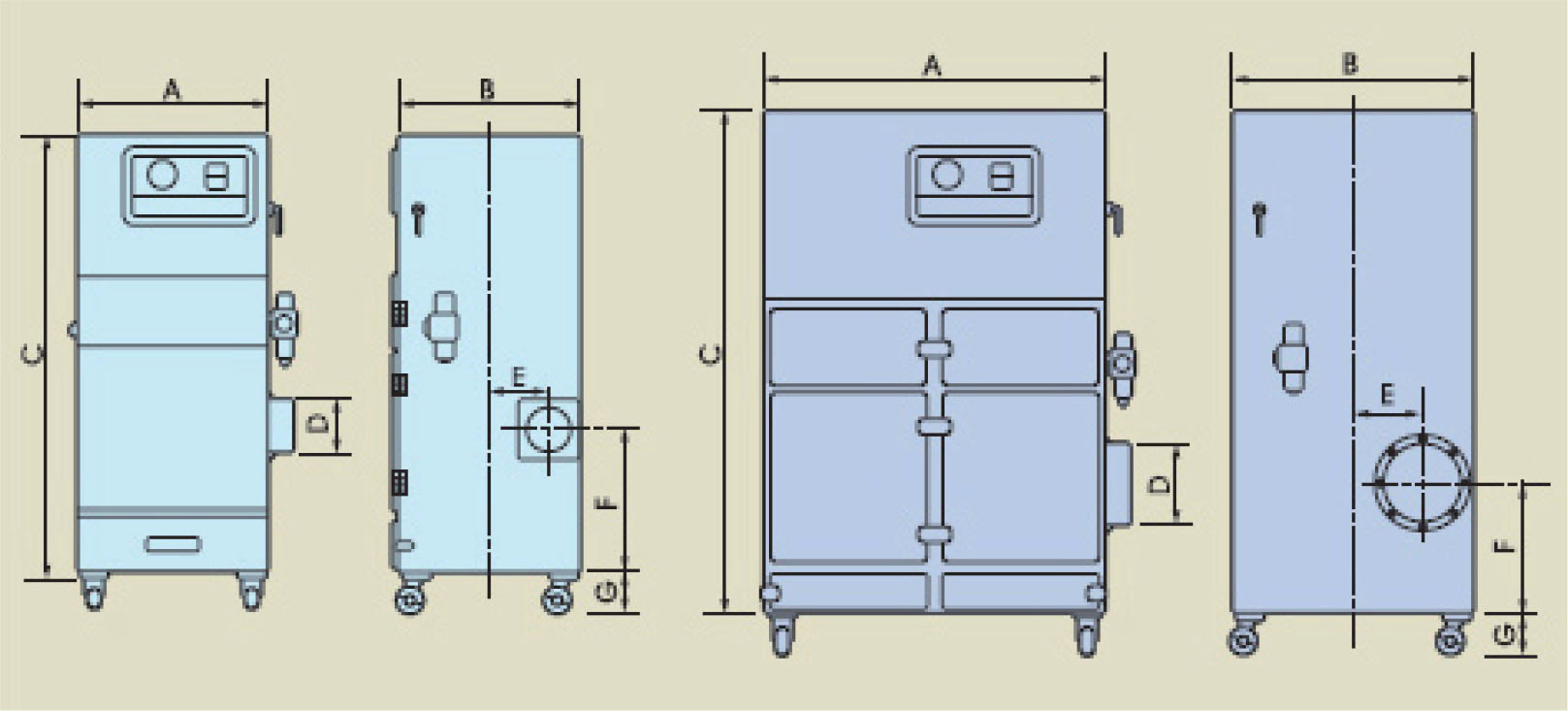

    제품도면(표준치수)

    전원코드는 4심 캡다이아 케이블로 3m길이로 부착되어 있습니다.

    표준형은 옥내용입니다. 옥외용은 별도 문의 바랍니다.

    흡입구의 위치는 주문시 지정한 위치에 부착하며 지정하지 않은 경우는 정면에서 보아 우측에 부착합니다.

    본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.

    형 식 풍 량
    (㎡/min)
    정 압
    (mm/Aq)
    MOTOR
    (KW)
    FILTER
    재질
    DIMENSION POWER BOX용량
    (l)
    개략중량
    (kg)
    Q´TR Mat A B C D E F G
    DBC-20000 25 230 1.5 6 Polyester 650 650 1765 150 225 645 140 AC220V
    380V
    440V
    삼상
    30 230
    DBC-3000 40 230 2.2 9 770 770 1785 220 225 605 140 40 310
    DBC-5000 60 230 3.7 12 900 900 1850 250 300 550 140 50 390
    DBC-7000 80 250 5.5 18 1300 900 1916 300 270 490 140 85 490
    DBC-10000 100 250 7.5 24 1700 900 1971 350 270 490 140 110 590
    DBC-15000 130 250 5.5×2 24 1700 900 1971 400 270 490 140 110 740
    DBC-20000 160 280 7.5×2 24 1700 900 2271 450 270 490 40 110 850

    * 상기 사양은 당사 사정에 따라 통보없이 변경될 수 있습니다.

    주의사항

    감전방지를 위해 필히 어스(Earth)를 하여 주십시요.

    폭발 위험성이 있는 분진은 별도 문의 바랍니다.

    本機는 건식분진 집진기로 수분, 유연, 불꽃 등을 흡인하지 않도록 하여 주십시요.

    불꽃발생 작업시에는 필히 Pre-Duster를 설치하여 주십시요.

    표준형 옥내용 입니다.
