설치 및 유지보수

• 설치

  아래 내용은 설치메뉴얼에서 중요포인트를 발췌한 것으로 항상 설치전에 메뉴얼을 참조하여 설치하도록 합니다.

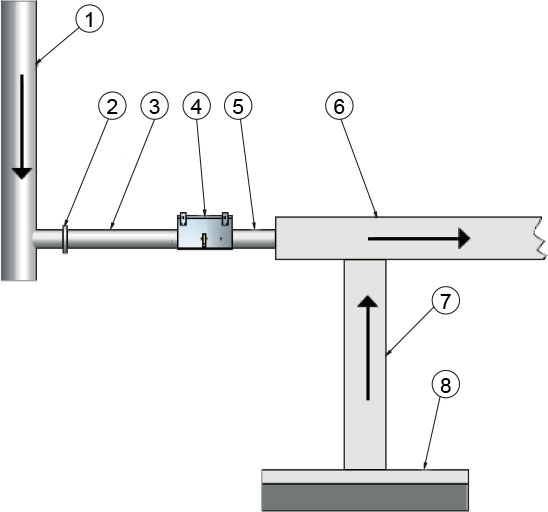

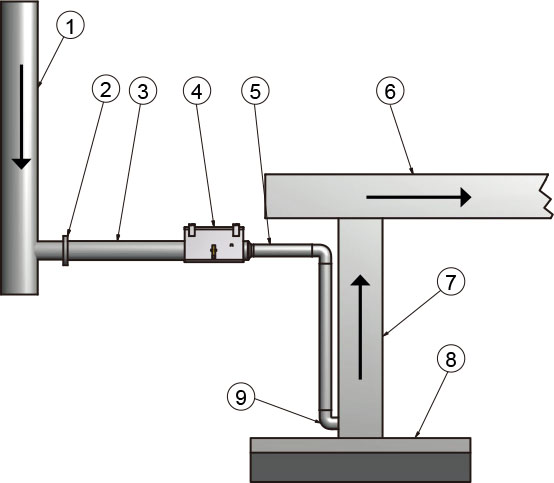

  설치사례1



  • ① 환기시스템 (급기)
  • ② 댐퍼
  • ③ 급기튜브 (Φ125mm)
  • ④ AirMaid®탈취클리너
  • ⑤ 배기연결튜브 (Φ80~125mm)
  • ⑥ 수평 배기덕트
  • ⑦ 수직 배기덕트
  • ⑧ 주방후드
  • ⑨ 90°튜브 (Φ80~125mm)
  • ⑩ 필터박스

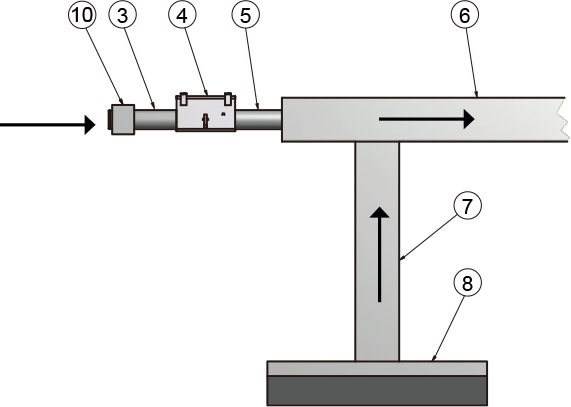

  설치사례2



  • ① 환기시스템 (급기)
  • ② 댐퍼
  • ③ 급기튜브 (Φ125mm)
  • ④ AirMaid®탈취클리너
  • ⑤ 배기연결튜브 (Φ80~125mm)
  • ⑥ 수평 배기덕트
  • ⑦ 수직 배기덕트
  • ⑧ 주방후드
  • ⑨ 90°튜브 (Φ80~125mm)
  • ⑩ 필터박스

  설치사례3



  • ① 환기시스템 (급기)
  • ② 댐퍼
  • ③ 급기튜브 (Φ125mm)
  • ④ AirMaid®탈취클리너
  • ⑤ 배기연결튜브 (Φ80~125mm)
  • ⑥ 수평 배기덕트
  • ⑦ 수직 배기덕트
  • ⑧ 주방후드
  • ⑨ 90°튜브 (Φ80~125mm)
  • ⑩ 필터박스

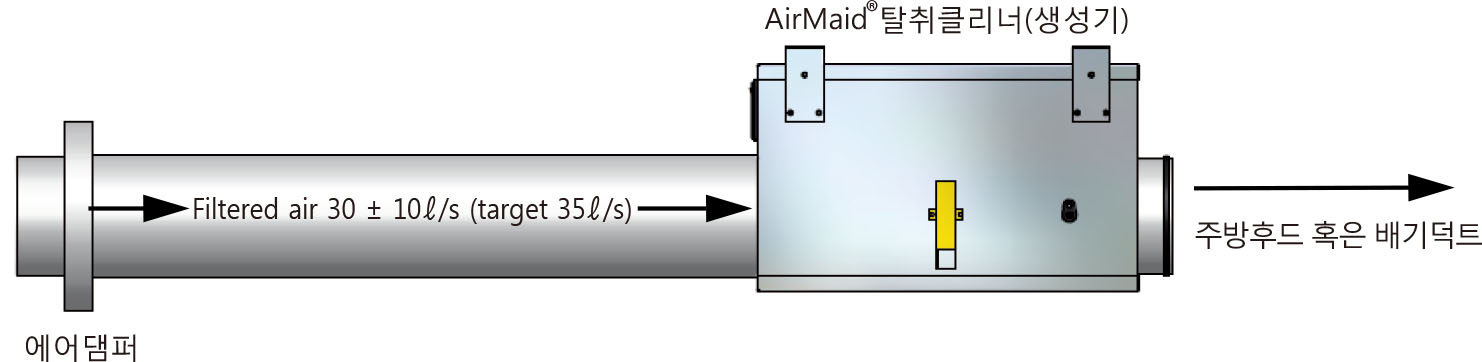

  기류와 압력

  본 클리너를 통과한 기류는 30±10ℓ/s (35ℓ/s평균) 범위 이내에 있습니다.
  차압은 테스트 니플에서 측정되며 -20Pa에서 -10kPa범위 이내입니다.

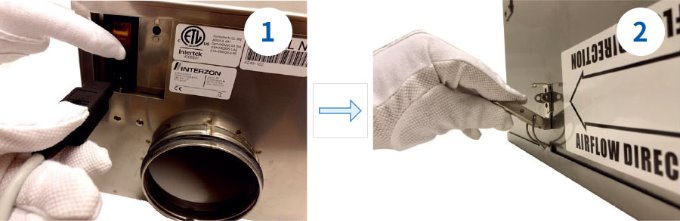

  유지보수

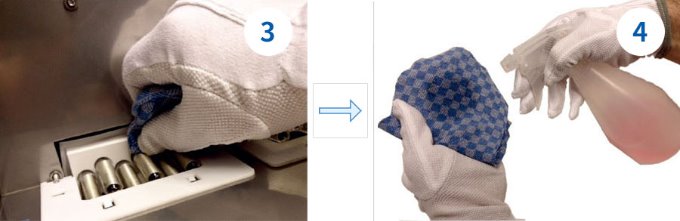

  탈취클리너 내의 코로나글라스셀은 육안검사를 요하며 필요시 1년에 한번정도 청소합니다.
  청소시 부드러운 수건이나 알콜솜 등으로 조심스럽게 유리전극을 닦아주며, 만약 탈착식 에어필터를 인입구쪽에 사용한다면, 1년에 한번씩 교체합니다.

  •



  •

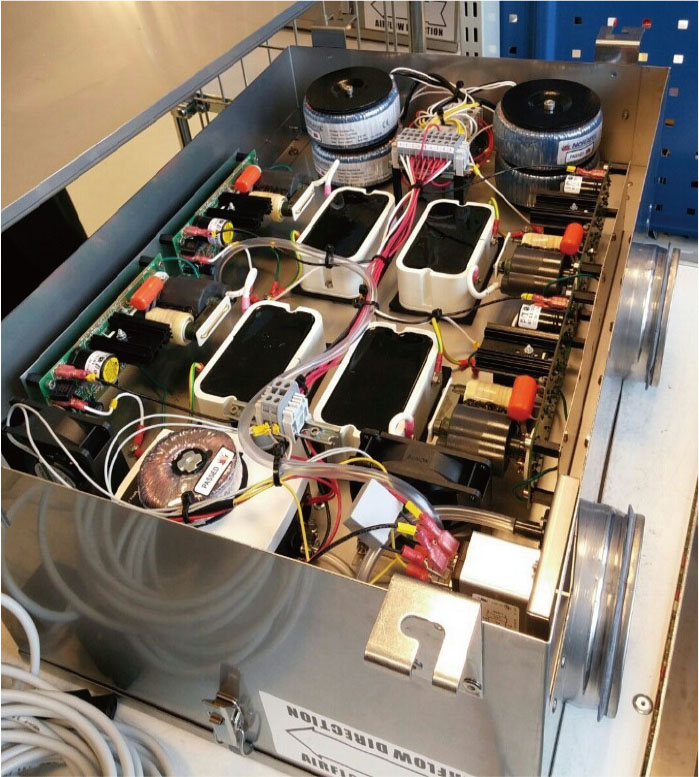

    장비 밀폐 내부

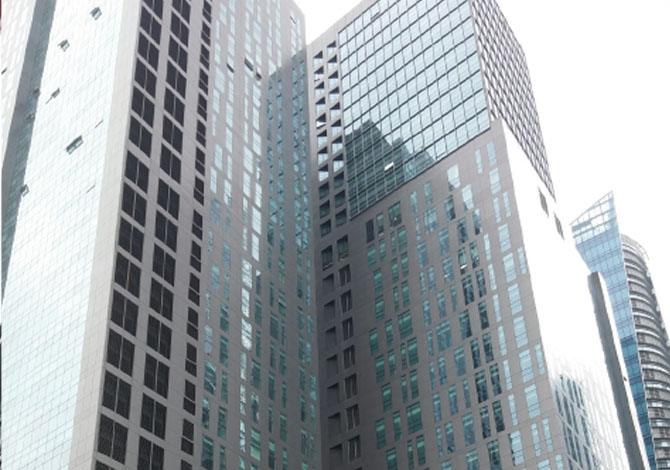

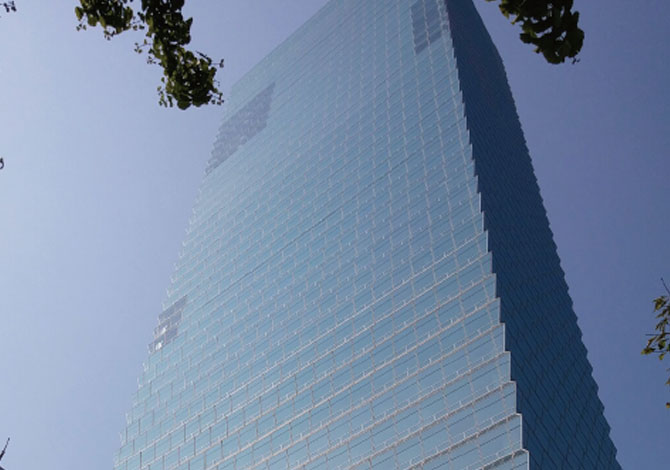

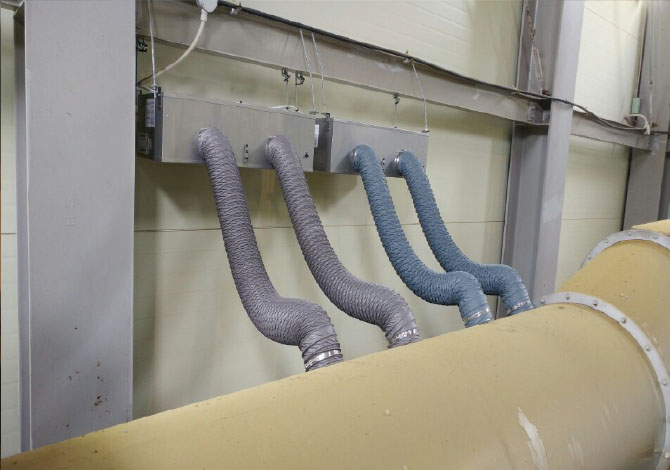

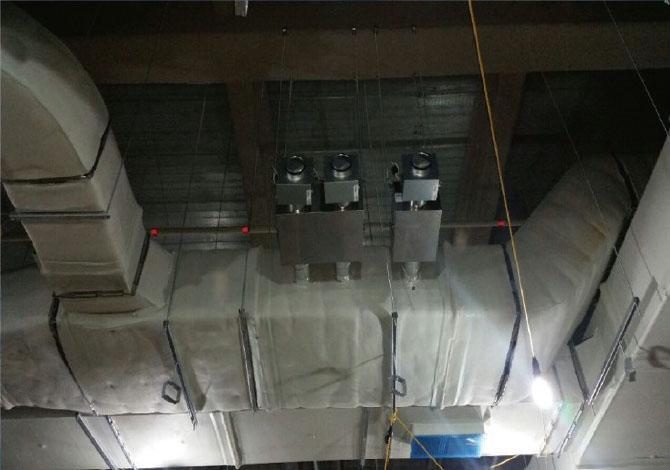

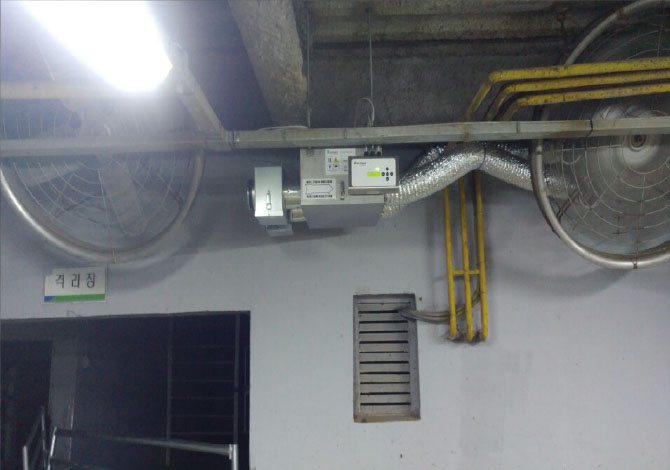

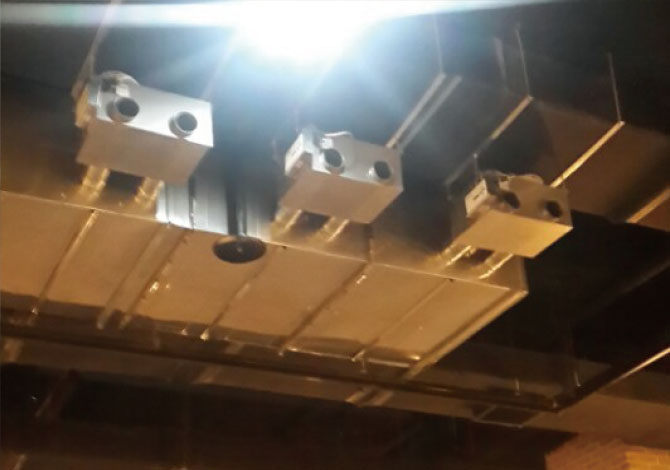

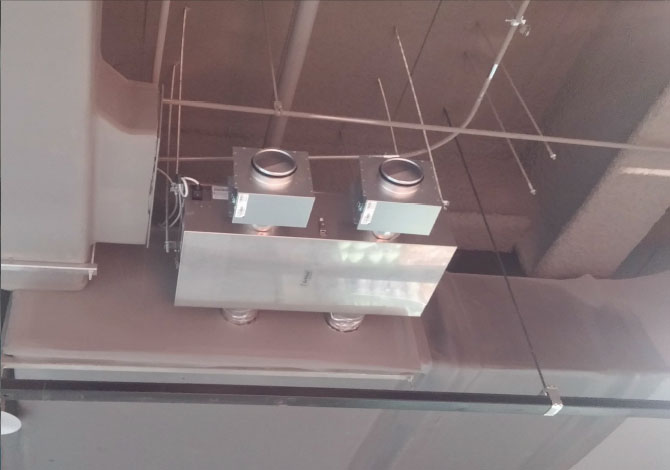

  설치사진

  •

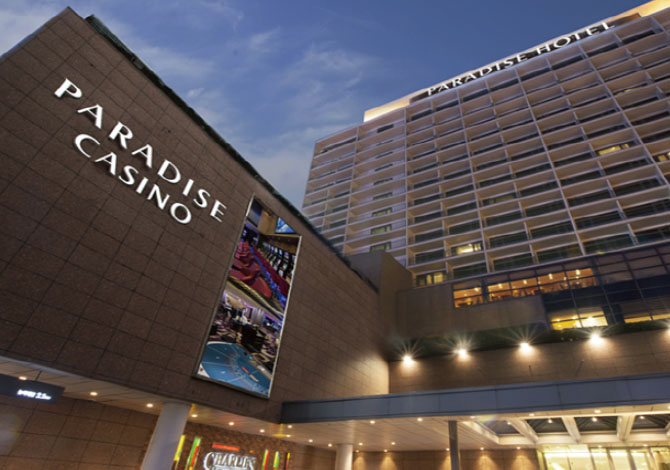

    부산 파라다이스 카지노

  •

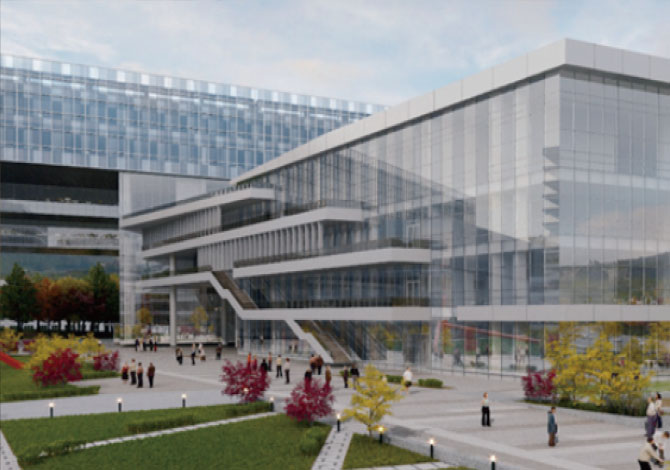

    판교 창조경제밸리

  •

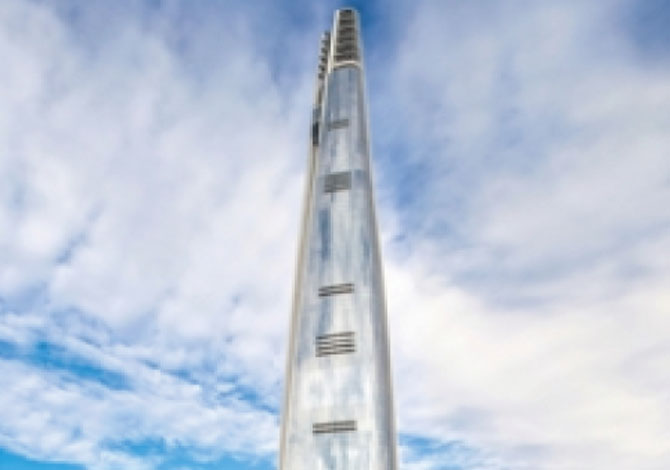

    롯데월드몰

  •

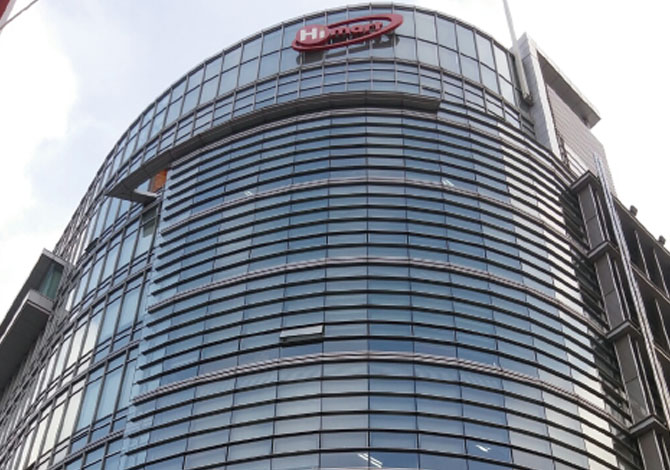

    하이마트 본사

  •

    전경련회관 스카이라운지

  •

    홍성 SCI 사료공장

  •

    일산 Y-CITY

  •

    김해 도축장

  •

    롯데마트 서초점

  •

    홈플러스 파주 운정점리

  •

    쌍용 트윈시티
